一、產品簡介

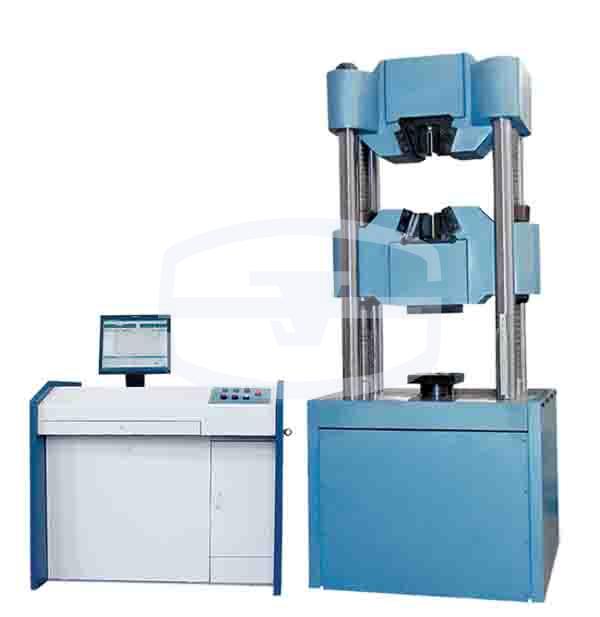

濟南試金WAW-1000D微機控制電液伺服萬能試驗機采用油缸下置式主機，主要用于金屬、非金屬的拉伸、壓縮和彎曲試驗，試驗操作和數據處理符合GB/T228.1-2010《金屬材料 室溫拉伸試驗方法》的要求
二、主要技術指標
|
序號 |
設備型號 |
WAW-1000D |
|
1 |
最大試驗力（kN） |
1000 |
|
2 |
濟南試金試驗機精度 |
1級 |
|
3 |
試驗力測量范圍（kN） |
20-1000（2％-100％FN） |
|
4 |
濟南試金試驗力示值相對誤差 |
≤±1% |
|
5 |
試驗應力控制范圍（N/mm2） |
1-60 |
|
6 |
最大拉伸試驗空間 |
600 |
|
7 |
最大壓縮試驗空間 |
470 |
|
8 |
立柱凈間距 |
565 |
|
9 |
活塞最大行程 |
250 |
|
10 |
圓試樣夾持直徑 |
Φ13-Φ60 |
|
11 |
扁試樣夾持厚度 |
0-40 |
|
12 |
扁試樣夾持寬度 |
125 |
|
13 |
壓盤尺寸 |
204×204 |
|
14 |
彎曲支輥間距 |
800 |
|
15 |
彎曲支輥寬度 |
140 |
|
16 |
容許彎曲度 |
150 |
|
17 |
變形測量范圍 |
0.2%-100%FN |
|
18 |
濟南試金變形測量 |
符合JB/T 6146-2007《引伸計技術條件》中1級引伸計的規定 |
|
19 |
試驗應變速率調節范圍（/S） |
0.00025-0.0067 |
|
20 |
位移速率控制范圍（mm/min） |
0.5-50 |
|
21 |
主機最大外形尺寸 |
1100×900×2510 |
