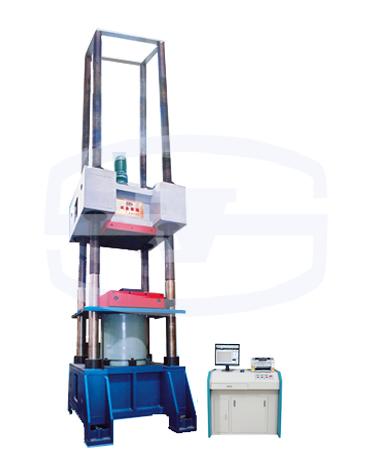

濟南試金YAW-10000F微機控制電液伺服壓力試驗機主要用于混凝土試件、混凝土結構構件的抗壓強度與彎曲試驗。也用于橡膠支座、金屬材料及金屬結構件的抗壓強度試驗。本試驗機適用于冶金、建材、航空、航天、大專院校、科研單位等領域。
濟南試金主機采用油缸下置框架式結構，主要由底座、橫梁、絲杠、油缸及活塞等構成，橫梁通過絲母與四根絲杠相連，絲杠下端安裝在底座上，并用螺母緊固，從而構成了受力框架。通過安裝在橫梁上的電機減速器正反轉帶動鏈輪旋轉，從而帶動螺母轉動，實現了橫梁的上下移動，使試驗空間可以方便地調整。上下盤、球頭球面座固定在橫梁上。油缸及活塞固定在底座的中央，活塞上安裝有固定壓盤，移動下壓盤通過車輪與導軌相連，這樣可輕松實現大型試樣的放置。
主要技術規格及參數
◆ 濟南試金試驗機最大試驗力：10000kN；
◆ 試驗力測量范圍：0～1000kN，0～2000kN，0～5000kN，0～10000kN；
◆ 測力方式：油壓傳感器測力；
◆ 試驗力示值精度： ≤±1%（自每檔滿量程的20%起）；
◆ 最大試件高度（壓縮空間）：2000mm、3000mm、4000mm；
◆ 壓縮空間調整范圍：300～2000mm、300～3000mm、300～4000mm；
◆ 活塞行程：300mm；
◆ 濟南試金試驗機分辨率：優于0.01mm
◆ 活塞空載移動速度：50 mm/min；
◆ 位移測量范圍：250 mm；
◆ 位移測量精度：優于±0.5%FS；
◆ 上壓板尺寸：900mm×900 mm；
◆ 小車壓板尺寸：1200mm×1000 mm；
◆ 立柱邊緣距：1270mm×1220 mm；
◆ 橫梁升降速度：200mm/min；
◆ 試件運輸和定位小車、軌道及附屬裝置1套，軌道長度：4m；
◆ 標準配件：上下壓盤（480mm×480mm含上球面支承） 1套；
◆ 濟南試金主機外型尺寸（長×寬×高）：
約1850mm×2100mm×5350 mm；
(地下1500mm 壓縮空間為2000mm)
約1850mm×2100mm×6350 mm；
(地下1500mm 壓縮空間為3000mm)
約1850mm×2100mm×7350 mm；
(地下1500mm 壓縮空間為4000mm)
控制部分
◆ 濟南試金試驗機控制方式：
1、閉環自動控制，試驗力、位移單獨控制；
2、恒試驗力、恒位移速率控制；
3、試驗力/位移任意時刻平滑交替控制；
4、控制閥形式：電液比例閥；
產品具體參數及服務請咨詢：時代試金 翟勝13851491314
